氮封閥（供氮裝置/泄氮裝置）是本廠自主開發、研制的一套自力式微壓力控制系統，主要用于保持容器頂部保護氣(一般為氮氣)的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

氮封閥由供氮裝置供氮閥和泄氮裝置泄氮閥兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由內反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH2O.通過氮封裝置控制。

氮封閥 產品特點

無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
氮封閥壓力設定方便，可在連續生產的條件下進行；
壓力檢測膜片you效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
采用無填料設計，閥桿所受摩擦力小，反應迅速，控制精度高；
供氮裝置采用指揮器操作，減壓比可達100:1,減壓效果好，控制精度高；
為確保儲罐的，需在罐頂設置呼吸閥；
呼吸閥僅起作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

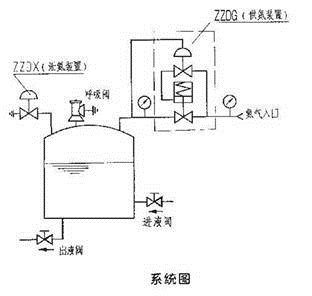

氮封閥 工作原理

當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升到高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮氣，使罐內壓力下降，降到泄氮裝置壓力設定點時，泄氮裝置自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮氣，使罐內壓力上升，當罐內壓力上升到供氮裝置自動關閉。

供氮裝置 工作原理

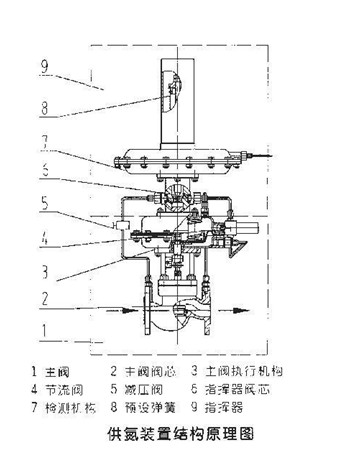

供氮裝置結構如右圖所示，將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構(7)、介質在檢測元件上產生一個作用力與彈簧(8)、預緊力相平衡。當罐內壓力降低到低于供氮裝置壓力設定點時，平衡被破壞，使指揮器閥芯(6)打開，從而使閥前氣體經減壓閥(5)、節流閥(4)、進入主閥執行機構(3)上、下膜室，打主開閥閥芯(2)、向罐內充注氮氣；當罐內壓力升到供氮裝置壓力設定點時，由于預設彈簧力，關閉指揮器閥芯(6)又由于主閥執行機構中彈簧作用，關閉主閥，停止供氮。

泄氮裝置 工作原理

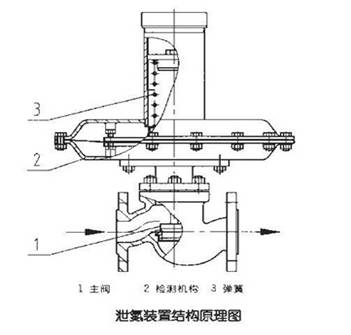

泄氮裝置結構如右圖所示，該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高到高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮氣；當罐內壓力降到泄氮裝置壓力設定點時，由于預設彈簧力作用，關閉閥門。

說明

氮封閥一般供氮氣壓力在3×10^5-10×10^5Pa之間

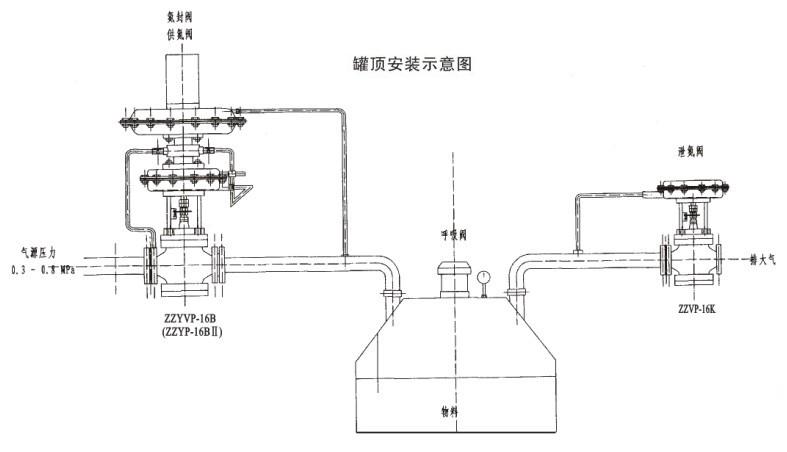

罐頂呼吸閥僅起安全作用，是在主閥失靈，導致罐內壓力過高或過低時，起到安全作用，在正常情況下不工作
泄氮閥安裝在罐頂，口徑一般與進液閥口徑一致
一般泄氮閥的壓力設定點略大于供氮閥的壓力設定點，以免供、泄氮裝置頻繁工作，浪費氮氣、影響設備的使用壽命
若用戶工況與造型手冊有異，望來電與本廠技術開發部聯系，協商解決

氮封閥 主要零部件材料

閥體：ZG230-450、ZG1Cr18Ni9
閥內件：1Cr18Ni9Ti
膜蓋：A3、1Cr18Ni9Ti 膜片：夾增強滌綸織物丁橡膠、氟橡膠
彈簧：60Si2Mn、1Cr18Ni9Ti
* 根據用戶要求，槽罐氮封閥(供氮閥泄氮閥)閥體、閥內件、膜蓋可采用其它牌號材質

氮封閥 主要技術參數

供氮裝置

泄氮裝置

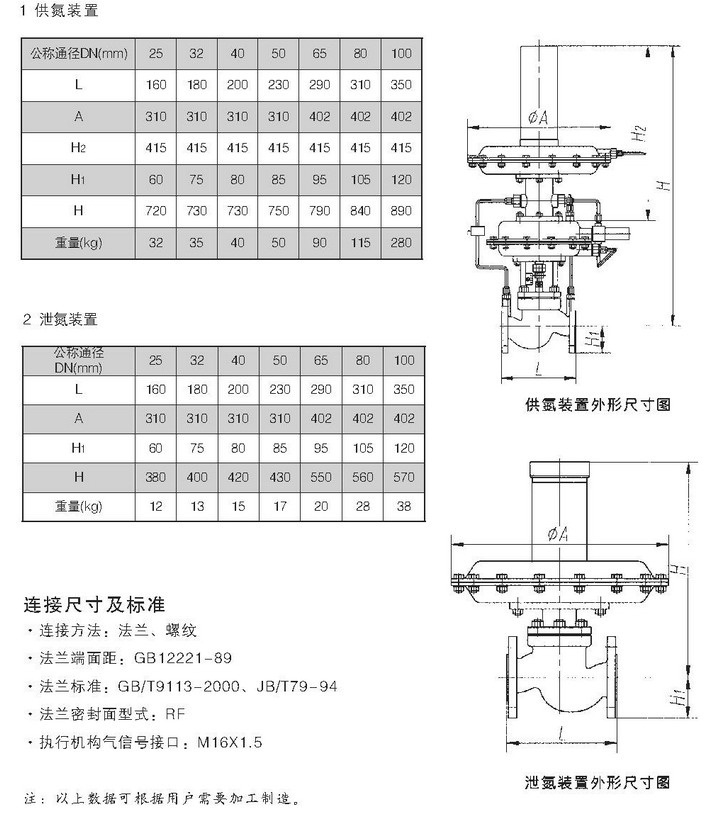

氮封閥 主要外形尺寸

氮封閥 訂貨須知
裝置名稱、型號
供痰、泄氮裝置壓力設定點
供痰、泄氮裝置公稱通徑DN(mm)
介質名稱
供痰、泄氮裝置公稱壓力PN(MPa)
工作壓力及調節范圍
供痰、泄氮裝置額定流量系數Kv
閥體、閥內件及填料材質
供痰、泄氮裝置固有流量特性
